关于挡板门,你不知道的这些事!

2019-11-16 16:54:32

挡板门常用于电厂或其它行业中的烟管、风道中做截流介质用,风门启闭角度90℃,风道挡板门或烟道挡板门,挡板门具有全开全关两个功能,使系统某一管路介质全部流通或关闭。挡板门叶片采用钢板模压成形或铸造成形,截面流线形叶片确保介质压损极小,框架采用钢板模压成形、型钢焊接成形或铸造成形,叶片与主轴之间采用专用紧固件连接,关闭挡板风门安装在管道上后,叶片关闭时,其前后的密封率可达99%以上,可以拆卸任何部件,并保证在工作状态下可以方便地检修或更换部件。

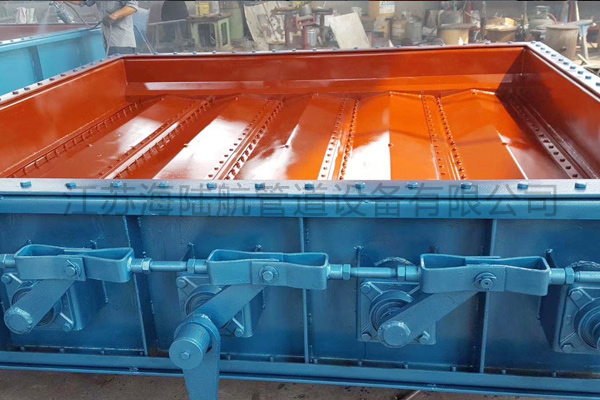

挡板门

调节挡板门的相关特点:

1、百叶窗式关闭挡板门在保证工作条件下转动灵活,无卡涩现象。采用座架式(耐高温)带座调心轴承结构,使挡板驱动力矩更小,转动更灵活轻巧。挡板叶片设计有热膨胀补偿间隙,热态运行下安全可靠。

2、百叶窗式关闭挡板门的挡板设计成流线形结构,可充分降低对气流的阻力。其中叶片设计采用机翼型结构,使气流分配合理顺畅。

3、百叶窗式关闭挡板门的叶片由合金钢或普通碳钢制成,具有符合工况参数条件下的适当强度,并牢固的附着在加伸轴上。每个风门叶片和轴柄装置由两个外部安装、自动找平、不需维护的带法兰盘轴承加以支撑。

4、百叶窗式调节挡板门启闭性能优良。通过对外部驱动连杆机构的优化设计,使挡板各叶片启闭呈百叶窗流线型方式,开启或关闭同步,实现一体化。

5、百叶窗式关闭挡板门采用钢板冲压焊接结构,结构具有足够的强度和刚度以抵御变形。

6、百叶窗式关闭挡板门的叶片由合金钢或普通碳钢制成,具有符合工况参数条件下的适当强度,并牢固的附着在加伸轴上。
