关闭挡板风门

2019-11-16 16:55:03


关闭挡板风门用于电厂锅炉烟风管道系统中作截流介质作用。它具有全开、全关两个功能,使介质在管道中全部流通或关断,一般不起调节作用。该风门是引进美国CE公司技术制作,具有启闭转动灵活,驱动力矩小,热态不会卡死,密封严密,并可承受系统中较高压力、温度的优点。

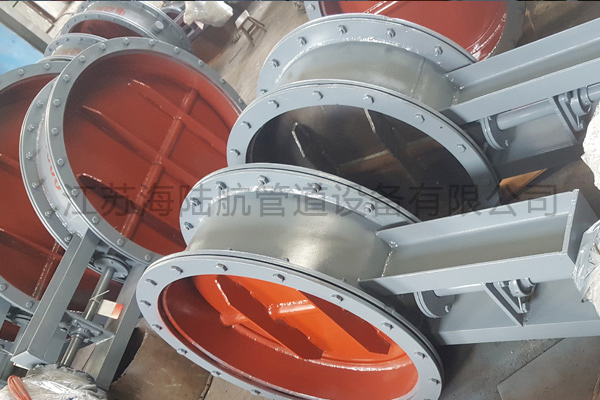

挡板门

风门采用钢板压折焊接结构,叶片外形呈流线形菱形结构,具有较小的流动阻力及足够高的强度,叶片的四周镶有0.5~1mm厚的弹性不锈钢片,随系统压力升高而密封性越高;两端轴承为球面自润滑调心轴承,故在叶片挠曲时不会影响其转动。

风门的驱动方式有电动、手动、气动等方式;可就地、远控、计算机集中控制。

风门主要技术参数:工作压力可达:≤2000mmH2O

江苏海陆行管道设备有限公司工作温度可达:≤420℃

行        程:0~90°

起 闭 时  间:≤44S

全关漏 风 率:<2%

使 用 寿  命:风道15年;烟道10年

用户选择风门须注意以下事项:

风门规格D×W×L的意义为:D为风门厚度;W为与叶片轴垂直方向(即出轴方向)尺寸;H为叶片长度方向尺寸。且特别应注意L为水平方向尺寸,以保证安装时,叶片轴套水平面内,保证风门的使用寿命。

风门规格中的宽(W)或长(L)是指风门截面的内边尺寸,一般与管道内边尺寸一致,为便于用户选择,关闭挡板订货时用户须提供下列技术参数:

风门在管道中的位置及作用;流通介质;工作压力;工作温度。

供货范围:风门本体、驱动装置及连接附件。
