直埋波纹补偿器安装注意问题

2021-11-17 14:50:35

直埋波纹补偿器安装注意问题

(1)直埋敷设管道与传统的地沟敷设相比,直埋管道达到足够的长度后,管道和土壤之间的摩擦力可以阻止管道运动,形成锚固点(驻点),起到固定支座的作用,节省了管道的固定支座,因此使直埋敷设管道具有工程造价低、施工方便等一系列优点。

但由于管道长度及管道受热的差异,会使锚固点位置移动,使得锚固点两侧的波纹补偿器补偿量增大或减小,给管道的运行带来隐患。

因此在一些管道上采取焊接翼板的方法,会起到固定管道的作用。高温补偿器

(2)波纹补偿器出厂时已经进行了预拉(补偿器轴向长度为设计低温度时的长度),安装时,应按安装温度调整补偿器的安装长度,调整缩短量δ,按下式计算

式中:X为轴向补偿量;

为安装温度;

为计高工作温度;

为设计低工作温度。

安装后,应将预拉杆拆除。

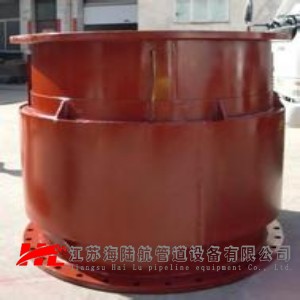

直埋补偿器

若是安装后当年投入使用可不用调整,因波纹补偿器出厂预拉后仍留有一定的拉伸量,有足够的余量保证补偿器安全使用。

当年不能投入运行的波纹补偿器必须按上式调整缩短量值。不锈钢补偿器

(3)波纹补偿器与管道安装完毕后,必须进行管道吹扫和系统试压。

管道与不进行吹扫和试压的设备用盲板隔开,待安装可靠的两端固定之后,再进行吹扫和试压。

如果分段试压,分段的盲端是次固定支座时,必须采取临时加固措施,以免固定支座被推倒。

(4)在进行系统压力试验时,必须保护好波纹补偿器。

当波纹补偿器没有预拉杆结构时,必须在波纹补偿器上做些附件来保护波纹补偿器,以免管道试压时拉坏波纹补偿器。
