大拉杆横向波纹补偿器简介

2022-06-22 08:45:00

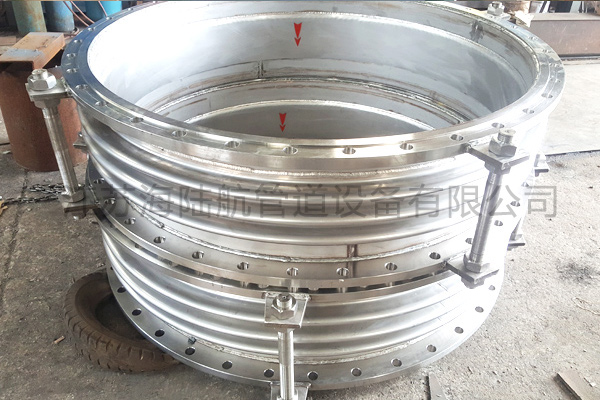

大拉杆横向波纹补偿器是由两组金属波纹管、环板、长接管及大拉杆等部件构成,能吸收管系平面内的横向位移,用于电厂热风和供水管道。

大拉杆横向波纹补偿器可以补偿管段的横向位移和量值不大的角位移,通常不用来补偿角位移。位移球面螺母绕球面垫圈转动,同时拉杆还具有承受内压推力能力。

大拉杆横向波纹补偿器(DLB)规格:

压力级别0.1Mpa-2.5Mpa

金属补偿器

连接方式:1、法兰连接2、接管连接

工作温度≤420℃疲劳寿命1500次

横向补偿量:根据用户要求

大拉杆横向波纹补偿器的安装使用注意事项:

1.膨胀节上的小拉杆是安装运输“冷紧”用的,不可作为承力件,产品在管道上安装完毕后,将其拆除,方可投入运行。

2.当对膨胀节的横向位移量要求较大或系统压力较高时,可对膨胀节进行“冷紧”,冷紧量是实际横向位移的一半,即1/2Y。冷紧方向与横向位移方向相反进行。
