单式铰链波纹补偿器的分类和区别

2020-07-20 09:00:58

次

单式铰链波纹补偿器有很多种，今天带您简单的了解一下JWJ单式万向铰链型波纹补偿器和JJL单式铰链型波纹补偿器。

单式铰链波纹补偿器又称单式铰链膨胀节，由构成其工作主体的波纹管、端管、支架、法兰和导管等附件组成。属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减震。在现代工业中用途广泛。

单式万向铰链型波纹补偿器又称膨胀节，该补偿器/膨胀节有一个万向环，在万向环的周右两队相互垂直的铰链结构，因此它能吸收任意平面的角位移。通常吸收位移时，应有两个或三个组合使用。

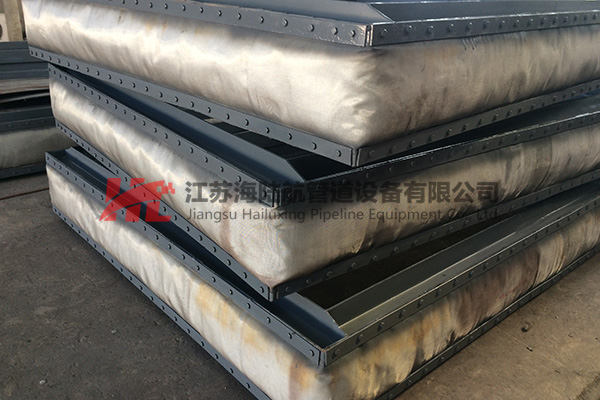

补偿器

安装使用注意事项：

补偿器上的小拉杆只作为运输、安装和“冷紧”用，安装完毕后必须将其拆除。

补偿器角变形较大或系统工作压力较高时，推荐产品在安装时进行“冷紧”，一般为50％冷紧或100％。冷紧的优点主要在于改善膨胀节及管线的工作稳定性。

单式铰链型波纹补偿器/膨胀节由接管、波纹管及与接管相连的一对铰链构成。它只能吸收单平面的角向位移。吸收位移时应有两个或三个角向型膨胀节组合使用。膨胀节的铰链具有承受内压推力的能力。

补偿器主要为保障管道安全运行，具有以下作用：

单式铰链波纹补偿器补偿吸收管道轴向、横向、角向热变形。

波纹补偿器伸缩量，方便阀门管道的安装与拆卸。

单式铰链波纹补偿器吸收设备震动，减少设备震动对管道的影响。

吸收地震、地陷对管道的变形量。
