补偿器固定管架分布

2021-07-14 08:00:44

在设置固定管架和导向管架的时候需要将补偿器的一端靠近固定管架,如果说距离过长的话就要要求设置管道的导向支架。

导向架的距离可以根据以下的方法得出:LGmax为设置大导向间距(m);E为管道材料的弹性模量(N/cm2);i-tp为管道断面惯性矩(cm4);KX为金属补偿器轴向刚度(N/mm),X0为补偿额定位移量(mm)。

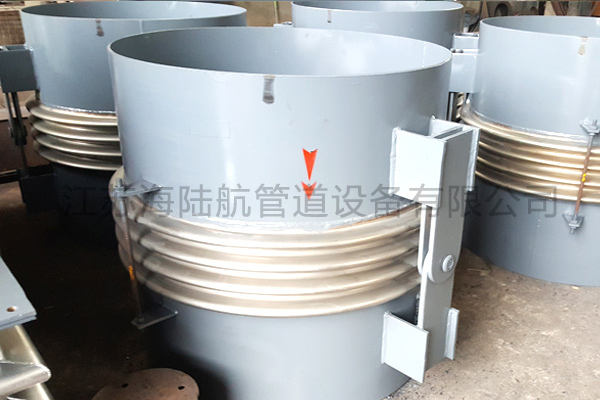

补偿器

当补偿器在压缩变形的时候符号为正值,在拉伸变形的时候为负值。当管道的壁厚按照标准的厚度设计制造时,则补偿器一端应靠近固定管架,若过长则要按导向架的设置要求设置导向架,其它导向架的大间距可按下计算:LGmax可以按有关标准上的数值选取。

管道除了上述的设置外,还可以在中间设置固定管架。补偿器中间固定管架在设计时可以不考虑管道压力推力的作用。

这里需要注意的是在管道的两个固定管架之间,只能设置一个金属管补偿器。
