煤粉管道波纹补偿器那些基本知识要点

2021-12-27 10:30:06


煤粉管道专用三维波纹补偿器也称补偿器、伸缩节、膨胀节。管道补偿器是专为煤粉管道设计的一种专用补偿器,管道补偿器波纹管为1Cr18Ni9Ti或SUS304材质制造。管道补偿器采用多层一次液压成型工艺,可以补偿轴向、角向、横向及各方位的合成位移。管道补偿器具有极强的耐磨性、补偿量大、产品性能好、使用寿命长、等多种优点。

煤粉的高速磨擦和产品结构的不合理,是造成管道补偿器过早损坏的主要原因。管道补偿器导流筒采用加厚耐磨钢加之不同的结构设计。

结构图:补偿器,非金属补偿器,金属补偿器

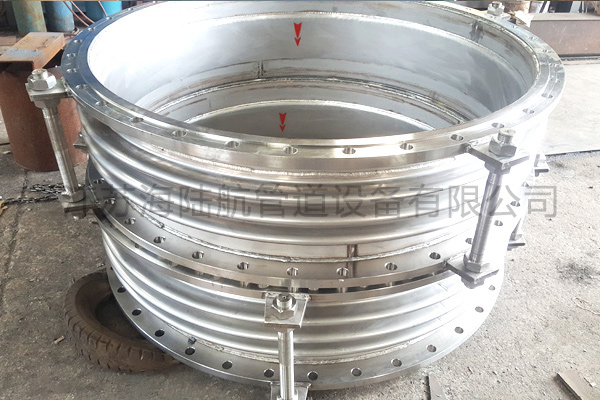

金属补偿器

该管道补偿器适用于煤粉,热风气固两相流体。管道补偿器流速为15∽30m/s,工作温度60℃,风压≤500mmH2O的一次风、三次风、三次风管道任意方向位移补偿。

一、型号示例:

示例:MSW450 ×

表示:煤粉专用三维波纹补偿器,公称通径为450mm,波数为8波,补偿量200mm的波纹补偿器,L为产品长度。

二、适用范围:

适用于煤粉,热风气固两相流体,流速15 ~30m/s,工作温度60℃~450℃,风压?500mmH2O的一次风、二次风、三次风管道任意方向位移补偿。

适用于压力?0.25MPa带其它固体粉尘、颗粒的气固两相流体的热位移要求的管道系统。

三、性能特点:

耐高温,不漏粉,不积粉位移刚度小;能够吸收任意方向位移,挠性好保证锅炉及管系膨胀自如;安装维护方便、吊架简单、使用寿命长、综合投资省。广泛应用于100~600MW发电机组,从根本上解决了煤粉泄漏的问题,保证了机组的正常安全运行。

四、材质:

波纹管采用1Cr18Ni9Ti制造,接管由低碳合金耐磨钢制造,具有良好的焊接及耐磨性能。
