怎样设计补偿器的支架?

2022-07-14 08:00:01

套筒补偿器的管道支架起承托管线、将管线分段、限制约束管线的位移方向的作用。支架分为固定支架、导向支架和滑动托架。对补偿器有重要的影响的是前两种支架。

一、固定支架

补偿器的固定支架的作用是将管线分段、设置固定点、确保补偿器在两个固定支架之间的管段内正常工作。补偿器的固定支架又分为主固定支架和次固定支架。

A、承受管线内压力产生的盲板推力作用的支架为主固定支架,一般设置在管道的盲端、弯头处、变截面处、阀门及侧支管管线连接处等地方。主要固定支架主要承受以下作用的力。

1.管道内压产生的盲板力

2.补偿器位移时产生的刚度反力

3.管道伸缩时与导向支架和滑动托架产生的摩擦反力

主固定支架主要承受上述三个力的作用,靠近补偿器一端主固定支架承受膨胀节内压力产生的盲板力和补偿器位移时产生的刚度反力,即:

F=Fp+Fk而另一端主要固定支架还要承受管道伸缩时与导向直径和滑动托架产生的摩擦反力即:


B. 补偿器的次固定支架不承受管线内压力产生的盲板力的作用,一般设置在直线管段上轴向型膨胀节之间起固定的作用,次固定支架承受管线内压力产生的推力。

所以次固定支架还要承受的补偿器位移时产生的刚度反力和管道伸缩时与导向直径和滑动托架产生的摩擦反力的作用。靠近补偿器一段次固定支架承受膨胀节内压力产生的推力和膨胀节位移时产生的刚度反力。

作用于补偿器的固定支架上的合力应为所有与之相连管线产生的力的时间、矢量和。在正常工作时,次固定支架两端受力相等或相差很小。从理论计算上看,次固定支架需要承受的力很小,但考虑管线升温操控作时力的不均衡,应按受力较大的一段来计算设计。

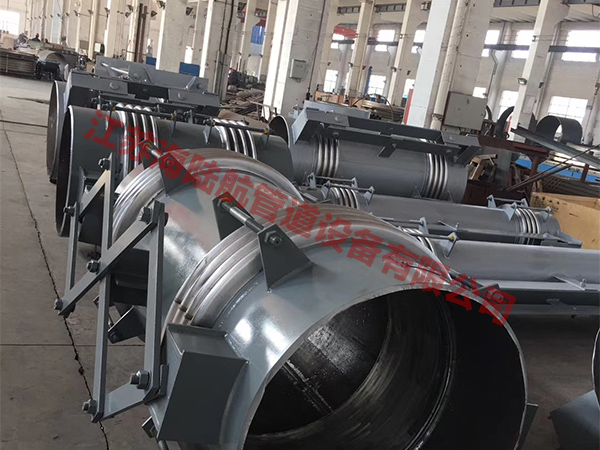

补偿器类型和支架类型

二、导向支架

补偿器的导向支架使用来保证管线按一定的方向位移,限制管线和其他方向移动,以保证膨胀节安全使用。导向支架分为直线导向支架和平面导向支架。

直线导向支架是指管现在两维方向受到约束,只允许管线沿一维方向(即轴向)运动的支架,平面导向支架是限制管线的一个方向,允许管线在一个平面内移动和转动的支架。
