矩形波纹补偿器选用说明

2022-12-22 08:00:21

1、用户根据管系热位移情况选定了合适的矩形补偿器以后,至少还得提供管内的流通介质,烟风道的设计压力,运行时的高温度,烟风道横截面的外形尺寸(长、宽)所选用的波形(全高216mm、半高108mm)和波数(单个波纹单波数不超过6波),以便我们进行补偿器的结构设计和制造。

2、推荐每波大允许膨胀量:全高型△α=±24mm半高型△α=±12mm。

3、挡灰板:对风道或少尘的管道可以不采用,对多尘的烟道应采用档灰板。

4、为减少波纹管的波节数,应考虑冷拉50%。

5、标准半高型补偿器适用于截面面积小于4.6平方米以及烟风道外形尺寸中有一边小于1.5m但大于0.6mm的场合。标准全高型波纹补偿器适用于所有的烟风道。

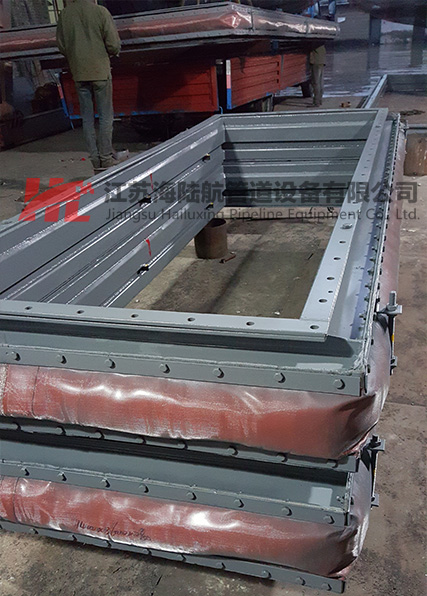

矩形非金属补偿器

矩形波纹补偿器是电站烟风道配套设备之一。矩形波纹补偿器采用矩形截面,圆角波形,管道中单个膨胀节承受二维方向位移。由2个膨胀节组成的肘接管道可承受三维方向位移。矩形圆角金属波纹膨胀节有全高、半高型、按照烟道尺寸,应力应变要求用户可多波节选用。

矩形双波补偿器是我公司针对火电工程中的使用需求,专门研发生产的新型产品,该产品在结构上采用了新型结构形式,能有效的利用产品自身的结构优势,从而有效的实现了对火电工程中的排放管道系统中接口处的快速连接和系统化的补偿,产品及自身结构优势明显,得到了各种火电工程建设用户的广泛认可,今天我公司就系统化的介绍一下,矩形双波补偿器产品特点。
