法兰波纹膨胀节

法兰波纹膨胀节

  • 所属分类:金属膨胀节、补偿器系列
  • 浏览次数:
  • 发布日期:2021-08-26 14:03:21
  • 产品概述
  • 性能特点
  • 技术参数

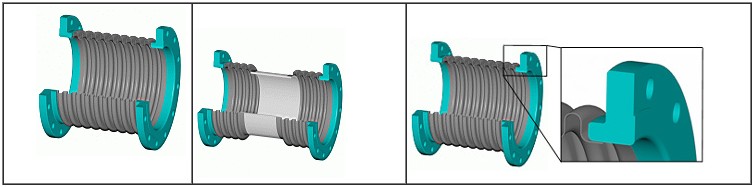

法兰波纹膨胀节,由一个波纹管及结构组成,它通过波纹管的柔性变形来吸收管线轴向位移和少量的横向、角向位移,两端接管或直接与管道接管焊接、或焊接法兰再与管道法兰连接。补偿器上的小拉杆作为运输过程中的刚性支撑或作为产品与变形调整用,不能作为平衡压力推力的受力拉杆。该类结构简单,造价低,因而凡是在管线可用的地方应先予以考虑。

我公司生产的轴向金属波纹管膨胀节采用美国EJMA标准优化设计。产品在满足国内市场需求的同时,并出口到国外二十二个国家。被广泛应用到航天、航海、石化、冶炼、电厂、信息产业、工业装备制造和工程管道管系的连接上,有效的保证了压力管道在输送各种有害有毒易燃易爆介质时的高安全性能,避免泄露污染造成海洋、天空、工厂等环境污染。其产品特点是耐高温、耐高压、耐腐蚀、耐疲劳、耐磨损.

金属波纹管膨胀节

工作原理

压力及推力是由于压力施加在波纹管上所产生的力。这个力是系统压力乘以波纹管有效区域得出的。如果没有膨胀节,管道系统是会受到压力影响的,系统由于管道与张力是反方向的原因是不会移动的。当一个不受约束的膨胀节应用到管道系统中之后,管道中的力就会被膨胀节所吸收而不会对管道系统本身造成影响。这个压力及推力必须包含主固定支架或者受控制的膨胀节以承受压力推力的负荷。这个主固定支架必须能够承受压力推力和少量由于波纹管偏移所引起的力

技术参数

产品分类: 法兰波纹膨胀节

产品名称:法兰波纹膨胀节

公称通径:DN15~DN5000 mm

工作压力:0.25~4.0 Mpa

设计温度:-20℃~1000℃

执行标准:GB/T12777-2008 标准
