如何选购波纹补偿器

2023-01-09 15:46:34

波纹补偿器是一种补偿元件,利用工作主体波纹管的有效伸缩变形,以吸收管线、导管、容器由热胀冷缩等原因而产生的尺寸变化,或补偿管线、导管、容器等的轴向、横向和角向位移。波纹补偿器主要用于降噪减振,在现代工业中用途广泛。

波纹补偿器,习惯上也叫膨胀节,或伸缩节。由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。主要用在各种管道中,它能够补偿管道的热位移,机械变形和吸收各种机械振动,起到降低管道变形应力和提高管道使用寿命的作用。波纹补偿器连接方式分为法兰连接和焊接两种。直埋管道补偿器一般采用焊接方式(地沟安装除外)

工作原理

波纹补偿器是用以利用波纹补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置,属于一种补偿元件。可对轴向,横向,和角向位移的的吸收。

检测方法

由于不同类型的波纹补偿器补偿形式不同,主要有轴向、横向、角向以及组合补偿方式。对同时存在多种位移的波纹补偿器,要对其各种位移进行合成,求出总等效轴向位移,检测是对总等效轴向位移而言。也就是说,波纹补偿器公称位移的检测是对总等效轴向位移检测。

通用类波纹管的公称位移,实际上就是波纹管给定的名义位移变形的能力。对于用波纹管制成的膨胀节(补偿器)、补偿器而言,通常称为补偿量,反映了波纹管吸收系统位移的能力,表示在一定条件下,产品所具有的大的补偿能力。波纹管在正常工作时,要吸收系统位移而产生位移变形,同时还要保证一定次数的正常安全工作位移循环次数。因此波纹管在设计时,根据每一个波可以承受的位移大小,设计有一定的波纹数,当每个波都在均匀地承受位移载荷,没有局部超负荷时,波纹管可以正常的工作。设计合理时,可以保证一定的设计工作位移循环寿命次数。在JB/T 6169-92“金属波纹管”标准中,对此项性能的检测做出了规定。

生产企业对波纹管补偿器失效原因分析发现,在运行期间的失效主要表现为腐蚀泄漏和  失稳变形两种形式,其中以腐蚀失效居多。从腐蚀失效波纹膨胀节(补偿器)的解剖分析发现,腐蚀失效通常分点腐蚀穿孔和应力腐蚀开裂,其中氯离子应力腐蚀开裂约占整个腐蚀失效的95%。因此,正确地选择波纹管制作材料和结构、合理设计波形参数和疲劳寿命、保证安装质量等措施,能大大提高波纹膨胀节(补偿器)的安全可靠性。设计上,应该考虑补偿器的稳定性,预防波纹管失稳。资料显示,波纹管的补偿量取决于其疲劳寿命,疲劳寿命越高,波纹管单波补偿量越小。当波纹管设计的许用寿命较低时,不仅其子午向综合应力较高,环向应力也比较高,使波纹管局部很快进入塑性变形,导致波纹管失稳引起失效。

非金属

非金属柔性补偿器:也称非金属膨胀节、非金属织物补偿器,可补偿轴向、横向、角向,具有无推力、简化支座设计、耐腐蚀、耐高温、消声减振等特点,特别适用于热风管道及烟尘管道。



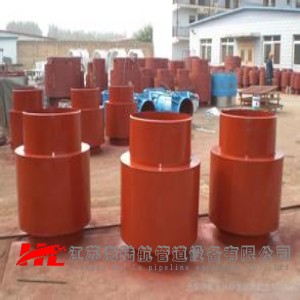

直埋型补偿器

特点:

1、补偿热膨胀:可以补偿多方向,大大优于只能单式补偿的金属补偿器。

2、补偿安装误差:由于管道连接过程中,系统误差再所难免,纤维补偿器较好的补偿了安装误差。

3、消声减振:纤维织物、保温棉体本身具有吸声、隔震动传递的功能,能有效的减少锅炉、风机等系统的噪声和震动。

4、无反推力:由于主体材料为纤维织物,无力的传递。用纤维补偿器可简化设计,避免使用大的支座,节省大量的材料和劳动力。

5、良好的耐高温、耐腐蚀性:选用的氟塑料、有机硅材料具有较好的耐高温和耐腐蚀性能。

6、密封性能好:有比较完善的生产装配系统,纤维补偿器可保证无泄露。

7、体轻、结构简单、安装维修方便。

8、价格低于金属补偿器 、质量优于进口产品。

机械选型

波纹管补偿器它是以波纹管为核心的扰性元件,在管线上可作轴向、横向和角向三个方向的补偿。轴向补偿器为了减少介质的自激现象,在产品内部设有内套管,在很大程度上限制了径向补偿能力,故一般仅用以吸收或补偿管道的轴向位移(如果管系中确需少量的径向位移,也可以吸收轴向、角向和任意三个方向位移的组合;铰链补偿器(也称角向补偿器),它以两个或三个补偿器配套使用(单个使用铰链补偿器没有补偿能力),用以吸收单平面内的横向变形;万向铰链(角向)补偿器,由两个或三个配套使用,可吸收三维方向的变形量。
